MÁXIMA FLEXIBILIDADE
PARA DETECÇÃO DE FALHAS
Intellinova Compact är ett högpresterande system lämpligt för fjärrövervakning och industriella miljöer där grupper av mätpunkter konfigureras på olika platser inom fabriken.
Användningsområden
Lämpligt för alla typer av applikationer erbjuder detta toppmoderna system den starkaste kombinationen av mättekniker som finns tillgängliga, vilket ger maximal flexibilitet för feldetektering. Vindkraftverk, pumpstationer och hjälputrustning är några exempel där Intellinova Compact är den idealiska lösningen för tillståndsövervakning. Fläktar och växellådor, inklusive planetväxlar, är typiska applikationer. Genom att implementera SPM HD-mättekniken är den också det lämpliga valet för låghastighetsapplikationer (0,1-50 rpm) som omrörare, krossar, transportörer eller kranar, etc. Intellinova Compact är helt kompatibel med sina syskon i Intellinova-familjen av onlinesystem och kan köras på ett integrerat system eller som fristående enheter.
optimal kostnadseffektivitet
Systemet finns i fyra versioner, var och en med en fast kanalkonfiguration för stöt- och vibrationspulsmätning. Alla versioner kommer med flera rpm och analoga ingångar samt statusutgångar. IntelliLogic-funktionerna låter dig få ut det mesta av dessa hårdvaruresurser. Med förmågan att acceptera processdata och bedöma drifttillstånd baserat på en kombination av process- och mätdata är Da Intellinova-enheter väl lämpade för övervakning av maskiner med komplexa driftsprocedurer.
VERSATILIDADE INDUSTRIAL
O Intellinova Compact gerencia ambientes difíceis e condições operacionais complexas em todos os setores. É perfeito para monitorar a condição de ventiladores e caixas de câmbio, incluindo engrenagens planetárias.
VERSATILIDADE INDUSTRIAL
Utilizando as tecnologias patenteadas de HD, o Intellinova Compact oferece excelente desempenho e flexibilidade excepcional para monitorar vibração, condição de rolamento e lubrificação.
VERSATILIDADE INDUSTRIAL
Uma configuração de canal fixo para medição de pulso de choque e vibração e uma ampla gama de opções permite configurar o sistema para medir apenas as coisas certas, na hora certa.
Intellinova Compact Ex é um sistema de monitoramento de condições on-line de alto desempenho para monitoramento remoto seguro de pontos de medição em áreas perigosas. A Intellinova Compact Ex oferece a combinação mais forte de técnicas de medição disponíveis. Medição de vibração (DC - 40 kHz) com Rastreamento de Pedidos HD e análise sofisticada, e a técnica SPM HD para monitoramento de condições do rolamento de elementos de rolagem na faixa de 0,1 - 20 000 RPM proporciona a máxima flexibilidade para detecção de problemas de máquina.
HD Technology
HD Technology
HD Technology
HD Technology
HD Technology
HD Technology
HD Technology
HD Technology
HD Technology
*) As medições de vibração e pulso de choque podem ser realizadas usando acelerômetros DuoTech.
**) O aparelho não possui canais separados de pulso de choque, mas veja
*)***) Também disponível no gabinete de aço inoxidável, as dimensões 380x380x210 mm (15x15x8.3 in)
Funktioner
mätmetoder
Intellinova Compact erbjuder den starkaste kombinationen av mättekniker som finns:
-
SPM HD, högupplöst stötpulsteknik för mätning i området 0,1 - 20 000 RPM med överlägsen signal-till-brus-prestanda och mycket hög upplösning
-
HD ENV, högupplöst vibrationslindningsteknik för detektering av utrustning i tidigt skede och lagerfel, ger kristallklara spektra och timingsignaler
-
SPM LR/HR HD, mätmetod för stötpuls
-
Bredbandsvibrationsmätning enligt ISO 2372 eller ISO 10816
-
FFT med maskinfelssymptombedömning
-
teknisk översikt
Systemet finns i fyra versioner, var och en med en fast kanalkonfiguration för stöt- och vibrationspulsmätning. Ett brett utbud av alternativ låter dig konfigurera systemet för att mäta precis rätt saker vid rätt tidpunkt.
Intellinova Compact-versionerna (INSS06, INS12, INS18, INS08V) i tabellen nedan finns också tillgängliga på:
Trådlös version med modemPortabel version
med valfritt stöd

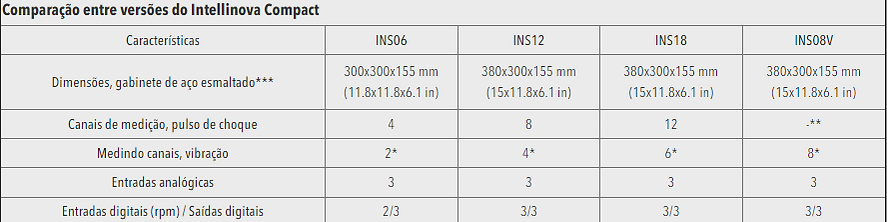

Jämförelse mellan versioner av Intellinova Compact
Funktioner
INS06INS12INS18INS08V
Mått, emaljerat stålskåp***
300x300x155 mm
(11,8x11,8x6,1 tum)380x300x155 mm
(15x11,8x6,1 tum)380x300x155 mm
(15x11,8x6,1 tum)380x300x155 mm
(15x11,8x6,1 tum)
Mätkanaler, stötpuls
4812-**
Mätkanaler, vibrationer
2*4*6*8*
analoga ingångar
3333
Digitala ingångar (rpm) / Digitala utgångar
2/33/33/33/3
*) Vibrations- och stötpulsmätningar kan utföras med accelerometers DuoTech.
**) Enheten har inga separata stötpulskanaler, men se *)
***) Finns även i rostfritt stålskåp, mått 380x380x210 mm (15x15x8,3 tum)
Visão geral técnica
O sistema está disponível em quatro versões, cada uma com uma configuração de canal fixo para medição de pulso de choque e vibração. Uma ampla gama de opções permite configurar o sistema para medir apenas as coisas certas no momento certo.
As versões do Intellinova Compact (INSS06, INS12, INS18, INS08V) na tabela abaixo também estão disponíveis em:
Versão sem fio com versão modemPortable
com suporte opcional
